公司有位同事總是經常問我：示波器可以直接接火線跟零線之間的220V電壓嗎?會不會炸機?因為之前確實炸了一次，心有余悸~
相信還是有很多小伙伴會有同樣的疑問，今天就將這方面的知識梳理一下分享給大家。
首先，有兩個常識大家要知道：
一是，普通示波器與市電沒有隔離。電源接地線，示波器探頭上的地線夾和示波器外殼金屬端三者是共地的，也可以說成是相通的。
二是，一般電源輸入的零線N與保護地線PE是連在一起的，使用萬用表測量一下，一般在幾V左右都是正常的，可以忽略不計。
一般情況，我們是將交流220V通過整流后變成直流電壓，再經過其它的電源拓撲進一步轉換成我們常用的直流電壓12V，5V和3.3V等。

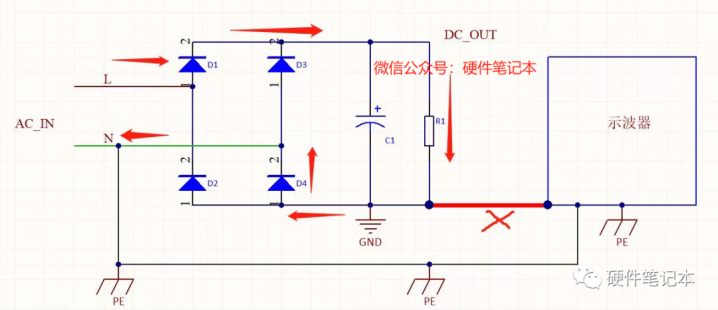

沒有接示波器的情況下，交流輸入正半周由L→D1→……→D4→N。
▲正常情況，交流信號正半周

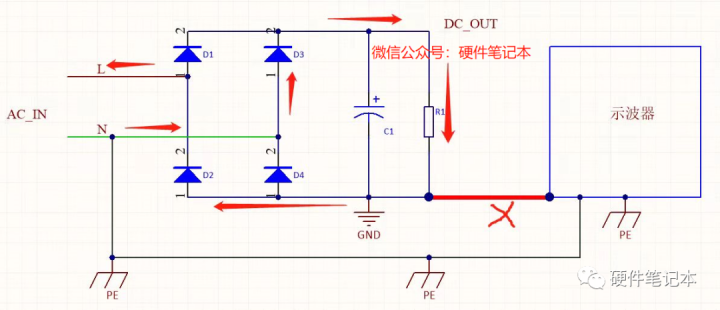

沒有接示波器的情況下，交流輸入負半周由N→D3→。。。→D2→L。
▲正常情況，交流信號負半周

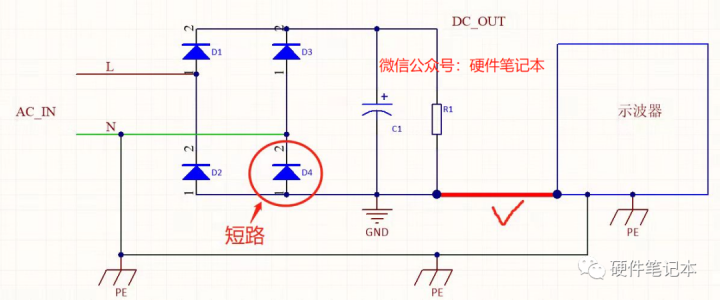

接上示波器后，如下圖所示。如果示波器的地線接在零線上，那么整流橋的D4被短路。
在電源正輸入端L→D1→PE，此路徑的阻抗會很小，導致電流很大，D1被擊穿，就會引起炸機。
▲示波器地線夾在零線N上

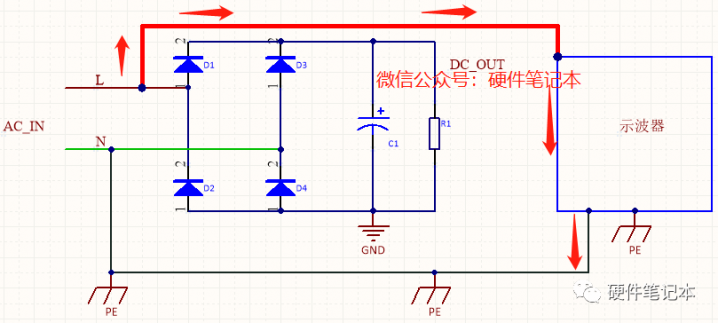

如果示波器地線接在火線L上，相當于火線L跟保護地PE直接相連，將會直接造成短路，甚至燒毀示波器。
▲示波器地線夾夾在火線L上
看到這里，相信大家應該都明白是怎么回事了吧~
你有沒有過這種經歷：有些時候，我們需要兩個或者兩個以上探頭同時進行測試。其中一個探頭用來測試火線L和零線N之間的電壓，另一個探頭用來測試我們的芯片，或者某個5V直流電壓。一不小心就將芯片直接給干掉，原因就是示波器的共地問題，高壓進入了芯片，導致炸機。
那么，怎樣才能直接測量220V電壓呢?方法有以下三種：
一是，將示波器電源線三線插頭中的接地線剪掉，然后再直接測試。這是將示波器的電源地線人為斷開。這時候要注意了，如果你的地線夾直接夾在火線上，那么你的示波器外殼金屬端就會帶電220V，就會存在安全隱患。目前，大多數企業都選用這種方式。
二是，使用隔離變壓器。將被檢測設備隔離，這樣不用剪掉地線就可以達到斷開測試環路的目的，但這種方法屬于“浮地”測試，同樣存在安全隱患，因此也不予推薦。
三是，采用高壓差分探頭測量市電，火線和零線測試點正反接都沒關系，探頭內部通過高阻的方式將測量端的地和示波器的地隔離開來，不會造成短路問題，這是最佳的推薦方式，安全方便。
雖然這是最安全的方式，但高壓差分探頭比較貴，一般都是幾千塊，所以只有大公司才舍得花錢購買。
好了，今天的內容就分享到這里，希望這篇文章能對大家有用。
