可控硅模塊通常被稱之為功率半導體模塊（semiconductor module）。最早是在1970年由西門康公司率先將模塊原理引入電力電子技術領域，是采用模塊封裝形式，具有三個PN結的四層結構的大功率半導體器件。
可控硅模塊從內部封裝芯片上可以分為可控模塊和整流模塊兩大類；
從具體的用途上區分，可以分為：普通晶閘管模塊（MTC\MTX\MTK\MTA）、普通整流管模塊（MDC）、普通晶閘管、整流管混合模塊（MFC）、快速晶閘管、整流管及混合模塊（MKC\MZC）、非絕緣型晶閘管、整流管及混合模塊（也就是通常所說的電焊機專用模塊MTG\MDG）、三相整流橋輸出可控硅模塊（MDS）、單相（三相）整流橋模塊（MDQ）、單相半控橋（三相全控橋）模塊（MTS）以及肖特基模塊等。
下面是一個壞了換下來的電阻焊控制器
一般這個東西都是可控硅壞了 一般他們都是換總成 所以這個就報廢了 這種有3個

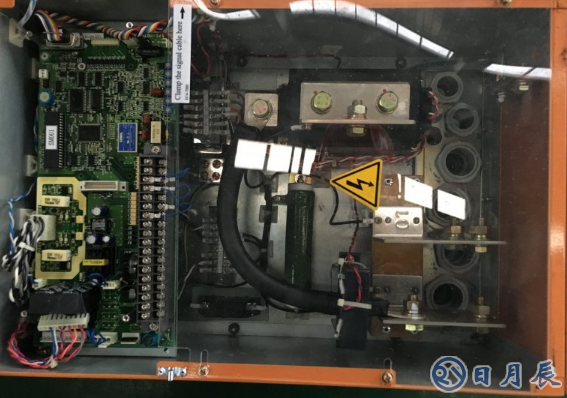

整體結構也就這幾個部分 一個控制板 一個可控硅 控制板下面有一個變壓器 還有一些電阻

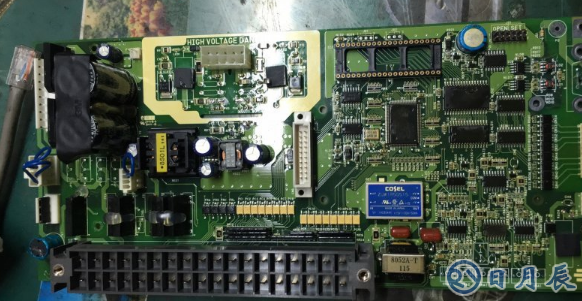

控制板特寫

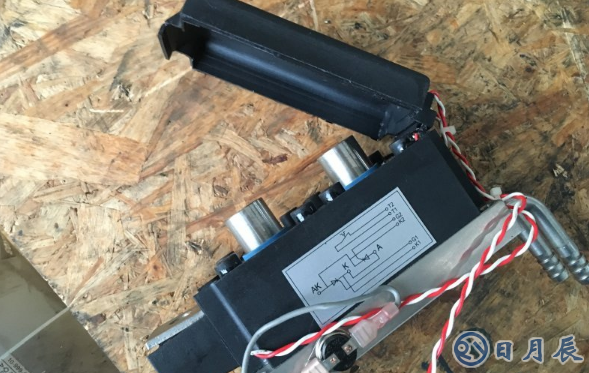

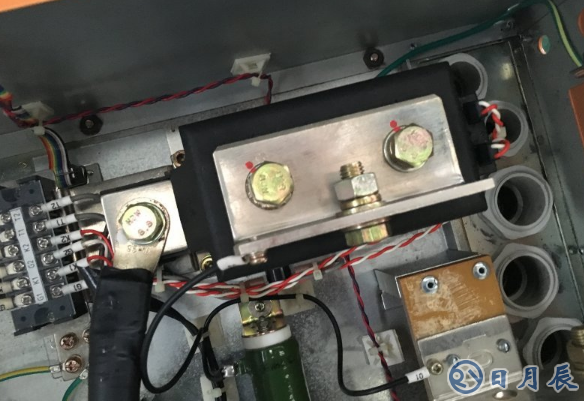

可控硅模塊 拆下來后我發現分量挺重的
拆開研究研究可控硅的結構
下方的兩個管道是循環冷卻水，可想而知 這東西發熱量之大
拆開塑料外殼后 下面就是黑色的鋼板壓著的 首先取下固定螺栓

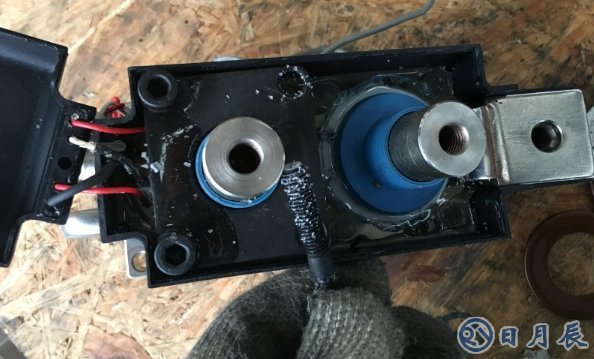

取下來后就露出藍色塑料件部分 保證固定鋼板與下方隔離絕緣

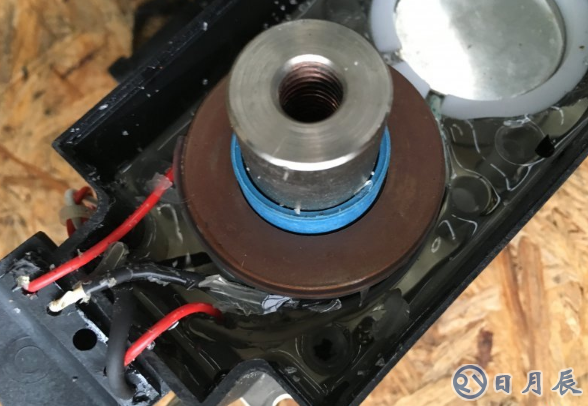

棕色的是墊片吧
取下墊片
取下來的部分的材料是銅 起導電作用 與下部分是用一種膠狀的東西固定一起的
取下連結的銅柱部分后 下面的才是關鍵部分 可控硅

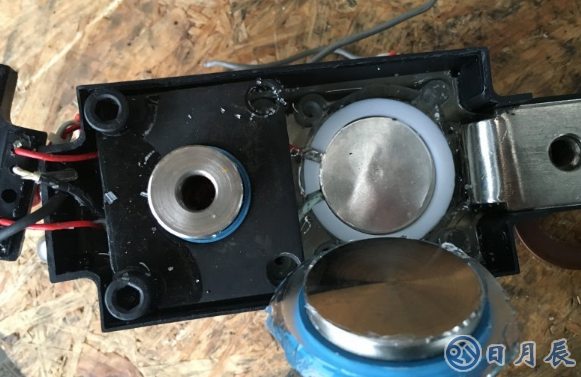

可控硅是餅狀的東東 看到線連接進去了吧 被白色包圍的那個

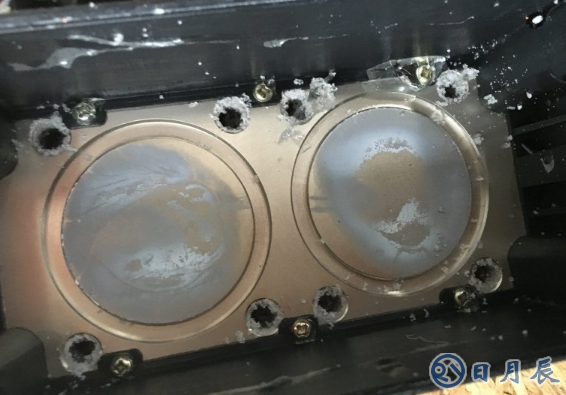

下面的那個銅板 也是導電作用

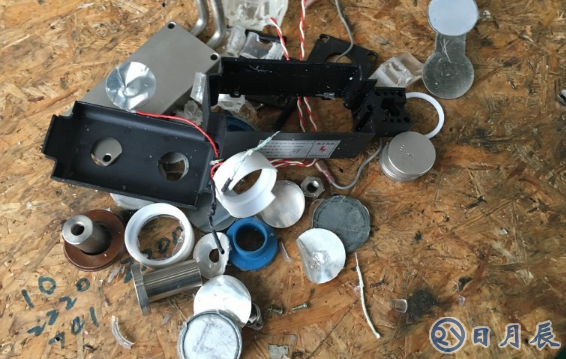

拆下來的 大合集 湊合看看吧
