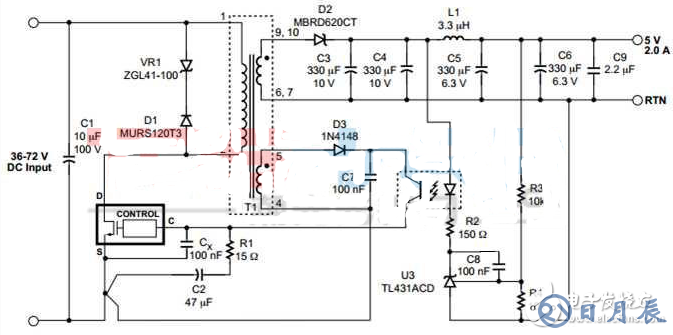

在開關電源中電源反饋隔離電路由光電耦合器如PC817以及并聯穩壓器TL431所組成，其典型應用如圖3所示。當輸出電壓發生波動時，經過電阻分壓后得到取樣電壓與TL431中的2.5V帶隙基準電壓進行比較，在陰極上形成誤差電壓，使光耦合器件中的LED工作電流生產相應的變化，在通過光耦合器件去改變TOPSwitch控制端得電流大小，進而調節輸出占空比，使Uo保持不變，達到穩壓目的。
圖3
反饋回路中主要元件的作用及選擇：R1R4R5主要作用是配合TL431和光耦合器件工作，其中R1為光耦的限流電阻，R4及R5為TL431的分壓電阻，提供必須工作電流以完成對TL431保護。
電源反饋隔離電路由光電耦合器PC817以及并聯穩壓器TL431 所組成，如圖1所示，其中R2為光耦的限流電阻，R3 及R4 為TL431 的分壓電阻，C1 作為頻率補償之用。光電耦合器的限流電阻R2 可由下式求得
式1
其中 VF 為二極管的正向壓降， IF 為二極管的電流。
若PC817 之耦合效率為η ，則所產生的集極電流IC 會與IF 之間關系式為：
IC =η . IF 式2
此時反饋電壓信號為：
Ｖf =Ic .R1 式3
輸出電壓Vo ，則由TL431內部2.5V之參考電壓求得：
應用原理
輸出電壓取樣由R3與R4完成，TL431參考極接R3與R4之間，輸出為5V時，TL431的參考極為2.5V，陰極電流穩定，當電源電壓發生變化時，比如上升，則TL431參考極電壓大于2.5V，則陰極電流增加，與此同時，光耦的LED電流增加，由于采用的是線性光耦，故光耦的輸出電流也增加，TOP414G的C極電流增加后使得占空比降低，從而使得輸出端電壓降低，同時光耦的LED電流下降，當輸出端電壓降低到5V以下時，TL431參考極電壓低于2.5V，陰極電流為0，光耦不工作，TOP414G的C無電流，他的占空比將上升以提高輸出電壓，由此實現負反饋穩壓。

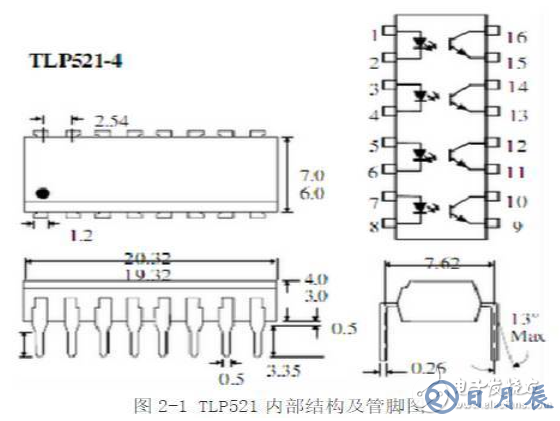

TLP521的原邊相當于一個發光二極管，原邊電流If越大，光強越強，副邊三極管的電流Ic越大。副邊三極管電流Ic與原邊二極管電流If的比值稱為光耦的電流放大系數，該系數隨溫度變化而變化，且受溫度影響較大。作反饋用的光耦正是利用“原邊電流變化將導致副邊電流變化”來實現反饋，因此在環境溫度變化劇烈的場合，由于放大系數的溫漂比較大，應盡量不通過光耦實現反饋。此外，使用這類光耦必須注意設計外圍參數，使其工作在比較寬的線性帶內，否則電路對運行參數的敏感度太強，不利于電路的穩定工作。
通常選擇TL431結合TLP521進行反饋。這時，TL431的工作原理相當于一個內部基準為2.5 V的電壓誤差放大器（輸出的電壓進行誤差放大比較，然后將取樣電壓經過光電偶合器反饋控制脈寬占空比，達到穩定電壓的目的），所以在其1腳與3腳之間，要接補償網絡。

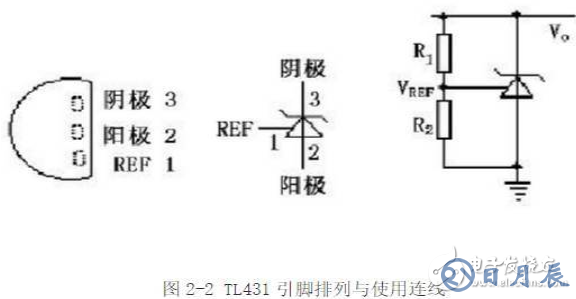

TL431是由德州儀器生產的可控精密穩壓源，實物如圖2-3所示。它的輸出電壓用兩個電阻就可以任意的設置到從2.5V到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中用它代替穩壓二極管，例如，數字電壓表，運放電路，可調壓電源，開關電源等。圖2-2所示為TL431引腳排列與使用連線圖。

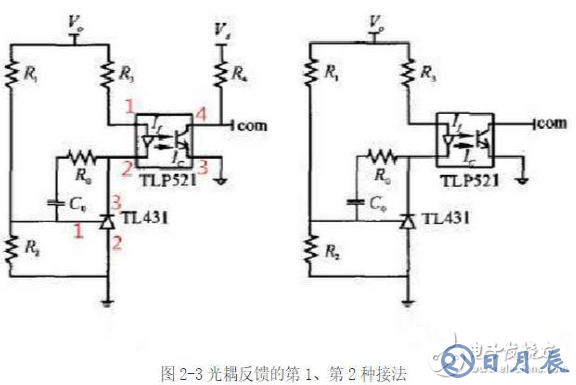

常見的光耦反饋第1種接法。Vo為輸出電壓，Vd為芯片的供電電壓。com信號接芯片的誤差放大器輸出腳。注意左邊的地為輸出電壓地，右邊的地為芯片供電電壓地，兩者之間用光耦隔離。圖2-3所示接法的工作原理如下：當輸出電壓升高時，TL431的1腳（相當于電壓誤差放大器的反向輸入端）電壓上升，3腳（相當于電壓誤差放大器的輸出腳） 電壓下降，光耦TLP521的原邊電流If增大，光耦的另一端輸出電流Ic增大，電阻R4上的電壓降增大，com引腳電壓下降，占空比減小，輸出電壓減小；反之，當輸出電壓降低時，調節過程類似。
高于反相端電位的形式，利用運放的一種特性—當運放輸出電流過大（超過運放電流輸出能力）時，運放的輸出電壓值將下降，輸出電流越大，輸出電壓下降越多。因此，采用這種接法的電路，一定要把PWM（脈沖寬度調制）芯片的誤差放大器的兩個輸入引腳接到固定電位上，且必須是同向端電位高于反向端電位，使誤差放大器初始輸出電壓為高。
圖2-3所示接法的工作原理是：當輸出電壓升高時，原邊電流If增大，輸出電流Ic增大，由于Ic已經超過了電壓誤差放大器的電流輸出能力，com腳電壓下降，占空比減小，輸出電壓減小；反之，當輸出電壓下降時，調節過程類似。
常見的第3種接法，如圖2-4所示。與第一種基本相似，不同之處在于多了一個電阻R6，該電阻的作用是對TL431額外注入一個電流，避免TL431因注入電流過小而不能正常工作。實際上如適當選取電阻值R3，電阻R6可以省略。調節過程基本上同1接法一致。
常見的第4種接法，如圖2-4所示。該接法與第2種接法類似，區別在于com端與光耦第4腳之間多接了一個電阻R4，其作用與第3種接法中的R6一致，其工作原理基本同接法2。
反饋方式1、3適用于任何占空比（接通時間與周期之比）情況，而反饋方式2、4比較適合于在占空比比較小的場合使用。
