電感濾波器的基本類型

發布日期： 2022-10-19 瀏覽次數： 976

　　頻率濾波器是一種通過特定頻率并降低其他頻率的信號電平的電路。了解各種類型的電感濾波器及其電源和通信系統應用。

　　濾波器可阻擋不需要的信號或噪聲電壓，并以很少或沒有衰減的方式傳遞所需的信號。濾波器通常根據頻率特性進行分類;低通濾波器通過低頻信號，并衰減所選截止頻率以上的所有頻率。同樣，高通濾波器僅通過頻率高于所選截止頻率的輸入。帶通濾波器在選定的頻帶內傳遞信號，陷波（或帶阻）濾波器阻斷其頻帶內的頻率。

　　頻率濾波器用于消除諧波。電源線還可以拾取由雷擊和來自大功率發射器或輻射設備等設備的機器輻射引起的干擾（噪聲）。這種類型的干擾可能會導致線路上其他類型的設備出現問題。頻率濾波器用于去除這些不需要的信號。

　　電感濾波器的基本類型

　　下面給出的波形和典型頻率響應圖說明了各種類型濾波器的功能。

　　低通濾波器

　　低通頻率濾波器是一種濾波器，允許將低于選定頻率的所有頻率施加到負載上，并阻擋高于該點的所有頻率，如圖1所示。最簡單的濾波器由一個與負載串聯的電感器組成。低通濾波器通常用于直流電源和音頻應用。

　　在0 Hz時，電感器的電抗為零，總源電壓位于負載兩端。在這種情況下，有最大電流流過負載。隨著頻率的增加，電抗成正比地增加。電感器兩端的一些源電壓下降，從而減少了流經負載的電流。

　　圖 1.低通濾波器的波形和頻率響應。圖片由阿姆娜·艾哈邁德提供

　　圖1中低通濾波器的輸入波形由低頻信號和一個不需要的高頻輸入疊加而成。低頻輸入在輸出端再現，衰減非常小，而高頻噪聲電壓則嚴重衰減。

　　濾波器的增益/頻率響應圖是 v 的圖o/v我繪制與頻率的關系（f）。如圖1所示，濾波器具有低頻通帶，其中輸出電壓近似等于輸入（vo/v我≈1）。通帶適用于從零到截止頻率的所有信號頻率。對于高于截止頻率的輸入頻率，vo/v我小于 1 并迅速下降到較低的值。因此，如圖所示，頻率高于 f 的信號c被衰減。

　　高通濾波器

　　圖2中的高通濾波器通過高頻輸入電壓并衰減低頻輸入。在這種情況下，通帶高于截止頻率（fc），并且衰減帶低于 fc.因此，低頻輸入被衰減，而高頻信號被傳遞到輸出端子。與低通濾波器一樣，電感-電阻-電容電路的組合也是為此目的而設計的。

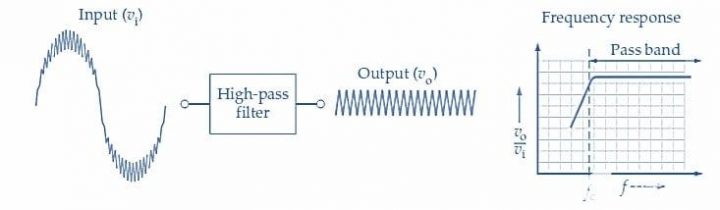

　　圖 2.高通濾波器的波形和頻率響應。圖片由阿姆娜·艾哈邁德提供

　　這些濾波器中最簡單的是與負載并聯的電感器。高通濾波器通常用于通信應用，如無線電和電視廣播，以及家用電器，以消除60 Hz噪聲的影響。

　　剔除頻率是由于振幅或大小而被剔除的頻率。電感器在抑制頻率下具有低電抗，從而分流負載電阻周圍的電流。隨著頻率的增加，感抗增加，直到等于負載值。高通濾波器的尖銳截止曲線可通過諧振電路獲得。此時，高通頻帶流過負載，提供一半或更多的功率。

　　帶通濾波器

　　帶通頻率濾波器是在所選頻率之間傳遞信號的濾波器。帶通濾波器應用如圖3所示。在這種情況下，頻率帶在兩個截止頻率（f1和 f2）。如圖所示，帶通濾波器在其通帶內傳遞中間范圍的信號頻率，并阻擋通帶上方和下方的信號頻率。

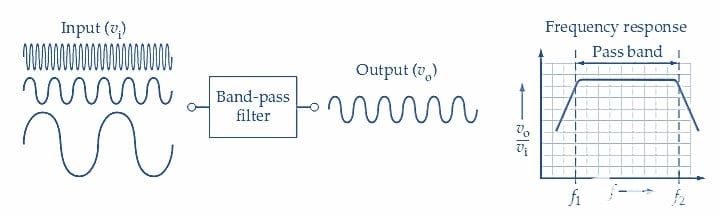

　　圖 3.帶通濾波器的波形和頻率響應。圖片由阿姆娜·艾哈邁德提供

　　諧振可用于允許將一個頻段的頻率傳送到負載。最簡單的電路是串聯諧振電路和并聯諧振電路。帶通濾波器通常用于通信應用，以調諧頻帶。

　　在串聯諧振電路中，電容在諧振頻率以下具有高電抗，電感在諧振頻率以下具有低電抗。在諧振頻率以上，電容具有低電抗，而電感具有高電抗。在諧振頻率下，感抗等于容性電抗，最大電流通過負載電阻。使用帶通濾波器，傳遞到負載的頻率帶包括曲線半功率點之間的頻率帶。

　　使用與負載并聯的并聯諧振電路可以獲得相同的帶通電路。低于諧振頻率時，感抗較低，電流繞過負載。在諧振頻率以上，容性電抗較低，并將電流分流到負載周圍。在諧振頻率下，并聯電路的阻抗處于最大值，導致最大電流流向負載。當容性或感性電抗等于零時，電阻限制電路中的電流。帶通濾波器用于再現立體聲揚聲器中的音頻。典型的立體聲揚聲器系統有三個揚聲器：小型（高音揚聲器）、中型和大型（低音揚聲器）。交叉網絡是帶通濾波器的排列，用于將適當的信號路由到適當的揚聲器。

　　帶阻（陷波）濾波器

　　帶阻頻率濾波器是一種減少所選頻率之間信號的濾波器。使用帶阻濾波器，可以防止選定的頻段到達負載，如圖4所示。
