本文主要是關于BISS0001的相關介紹，并著重對基于BISS0001的防盜報警電路設計進行了詳盡的闡述。
BISS0001是一款具有較高性能的傳感信號處理集成電路，它配以熱釋電紅外傳感器和少量外接元器件構成被動式的熱釋電紅外開關，可以自動快速開啟燈、蜂鳴器、自動門等裝置。
它能自動快速開啟各類白炙燈、熒光燈、蜂鳴器、自動門、電風扇、烘干機和自動洗手池等裝置，特別適用于企業、賓館、商場、庫房及家庭的過道等敏感區域，或用于安全區域的自動燈光、照明和報警系統。功能敘述CMOS數模混合專用集成電路。具有獨立的高輸入阻抗運算放大器，可與多種傳感器匹配，進行信號與處理。雙向鑒幅器，可有效抑制干擾。內設延遲時間定時器和封鎖時間定時器，結構新穎，穩定可靠，調解范圍寬。內置參考電壓。工作電壓范圍2V~6V采用16腳DIP和SOP封裝。APPLICATION APPLICATION APPLICATION APPLICATION產品應用用于多種傳感器和延時控制器。
1．被動式熱釋電紅外探測器
在電子防盜的產品中，被動式熱釋電紅外探測器的應用非常廣泛，因其技術性能穩定、工作可靠，可探測1—5米的人體入侵，深受電子專業用戶的歡迎。
在自然界，任何高于絕對溫度（一273℃）的物體，都會產生紅外光譜，不同溫度的物體，其釋放的紅外線波長與溫度的高低是相關的。人的體溫，一般恒定在37℃，所以人體會發出波長為10？m左右的紅外線。被動式熱釋電紅外探測器，就是以探測人體發射的l09m紅外線進行工作的。
被動式熱釋電紅外探測器，由兩部分組成，一是熱釋電紅外傳感器（PIR），它能將波長8m-12m之間的紅外信號，轉變?yōu)殡娦盘枺⒛軐ψ匀唤缰械陌坠庥幸种谱饔谩Ａ硗庖粋€組成器件，就是菲涅爾透鏡。菲涅爾透鏡的作用是聚焦，即將人體的熱釋電紅外信號聚焦再進行折射或反射到PIR上，使其PIR產生變化的信號。為了只對熱釋紅外傳感器的輻射信號敏感，在它的輻射照面上，置有菲涅爾透鏡的濾光片（照片左上角是打開塑料蓋的傳感器，直徑約10mm）。
熱釋電紅外探測器中的紅外，是由兩個互相串聯或并聯的熱釋電元件組成的，且制作的兩個電極，其極化的方向正好反向，使得環境的背景輻射光，在熱釋紅外傳感器中的效應相互抵消，使探測器無信號輸出。一旦探測器探測到人體的紅外信號，通過菲涅透鏡聚焦，其探測器才有輸出信號。
使用被動式熱釋電紅外探測器時，應注意以F事項：探測器只能安裝在室內，且應離地面約2—2.2米，向下傾斜角為15°。因探測器探測人體的靈敏度是和人的運動方向有關，即對人的徑向移動反應最不敏感，而對人的橫切方向（垂直方向）移動最為敏感，所以應對現場選擇合適的位置，以求得探測器的最佳檢測靈敏度。再有，安裝的探測器和被探測的人體之間，不得間隔家具、窗簾、玻璃等物體，且遠離冰箱、火爐的空氣溫度變化敏感的地方。環境溫度和人的體溫接近時，其探測分辨率會明顯下降。
2．BISS0001芯片和熱釋電探測器的組合應用實例
下圖電路的功能是倉庫無人值守的調頻系統防盜報警器。該電路由三部分組成：（1）被動式熱釋電紅外探測器PIR．（2）由紅外熱釋電處理芯片BISSOO01組成的熱釋電紅外開關信號I（3）無線語音（口‘哨’音）調頻發射和無線接收報警電路等組成。即使倉庫管理人員，遠離倉庫，都能發現有盜賊入侵貴重物品的倉庫。
下圖的左端是一個被動式熱釋電紅外探測器的電路（符號PIR），它僅有三個端子D、S、G，其中D接電源（+5v），G接地，S為探測器的信號輸出端。只要讀者熟悉了圖2的BISOO01內部功能，再看下圖（）a的中部BISOO01的熱釋電紅外開關信號處理電路，就不困難的，所以這里僅扼要介紹其電路的工作流程。BISOO01的⑨腳（vc端），外接R2和R3的分壓信號，是高電位，以確保觸發控制端vc始終處于可觸發的控制狀態。當PIR有信號輸出（小信號）送到BISOO01的14腳時，其內部放大器OPl（見圖2）將熱釋電紅外傳感器的輸出信號，作第一級放大，然后由電容C3和電阻R6耦合給BISOO01的13腳，經內部放大器COP2進行第二級放大，再經內部的電壓比較器COP1和COP2雙向鑒幅器處理后，輸出有效觸發信號vs（見圖2中的標注），去啟動BISOO01內部的延遲時間定時器，然后由②腳（控制信號輸出端）的輸出信號（即BISOO01的輸出信號）去觸發語言芯片IC1工作。BISOO01的①腳可外接工作方式選擇開關，這里直接與電源連通，芯片一直處于可重復觸發的狀態，使報警電路一直處于工作方式。圖中的R6，可以調節BIS0001內部放大器增益的大小。輸出延遲時間TX可由⑥腳和⑤腳外接的R9和C7的大小進行調節；觸發封鎖時間Ti可由③腳和④腳外接Rl0和C6的大小進行調節。
下圖的右部電路是無線語音（口哨音）調頻發射電路。只需把下圖電路，即PIR、BISOOOI和調頻發射電路的整體置于無人值守的倉庫內。再把下圖的無線接收電路，置于遠離倉庫值守人員處。一旦PIR探測到有竊賊進入倉庫，值守人員的接收機會立刻收到報警信號而發出口哨音，這時倉庫值守人員可立刻采取相應的應對措施。
調頻發射電路中的IC1（TM-801A）是口哨音的語音片。正常時，BIS0001的②腳V0為低電平（無數狀態），此時IC1因觸發端TG為低電平而不工作，此時電路耗電甚微。當有人人侵倉庫時，V0轉為高電平（有效狀態），其高電平信號加到IC1觸發控制端TG，使其IC1被觸發而發出口哨聲（如抓賊），然后通過BG1管加到IC2（FD400）的⑤腳將口哨聲發射出去。

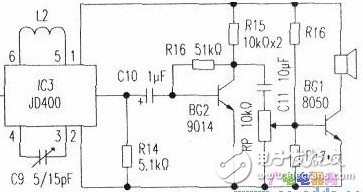

置于倉庫管員中的接收機解調電路下圖，該圖中的IC3（JD400與FD400配套使用）收到IC2發射的調頻信號后，經IC3解調送到后級的音頻放大電路，由喇叭發出口哨聲。
對下圖電路只需略加修改，即可制成其它功能電路，例如不用圖中收發電路，再將下圖中的R3改為光敏電阻，就可用來檢測環境光的照度；還可外加繼電器電路，制成夜間自動點亮的照明燈。
電路結構及主要元器件選擇：
該熱釋電紅外延時照明控制器由電源電路、紅外延時控制電路和控制執行電路組成。其中，電源電路由電源變壓器T、整流二極管VD1～VD4、濾波電容C7、C9、旁路電容C8、三端穩壓集成電路IC2組成。實際應用時，T常選用220V／9V、5VA小型優質電源變壓器；VD1～VD4選用IN4001型硅整流二極管；IC2選用LM7805型三端穩壓集成電路。220V交流電通過降壓、整流、濾波和穩壓后形成穩定的＋5V直流電壓給整個控制電路供電。
紅外延時控制電路由熱釋電紅外傳感器PIR、靈敏度電位器RP1、熱釋電紅外傳感信號處理集成電路BISS00O1（IC1）及延時元件R1、C2、電位器RP2、光敏電阻RG等外圍元件組成。實際應用時，PIR常選用P2288、PH5324、LH1956型等熱釋電紅外傳感器，為了提高PIR傳感器感受紅外線的靈敏度，在傳感器前應加裝配套的拋物面形或半球形的菲涅耳透鏡；RG選用MG45型等光敏電阻，且要求亮電阻與暗電阻相差倍數越大越好；RP1、RP2選用WSW型有機實心微調電位器。
控制執行電路由電子開關VT、固態繼電器SSR和照明燈具H組成。實際應用時，VT常選用9013型硅NPN三極管，要求β≥100；SSR選用JCX－2F－DC5V型過零緊湊型固態繼電器；H可根據需要選用100W以下的白熾燈泡。
工作原理：
電路通電后，當無人進人熱釋電傳感器PIR監控范圍時，熱釋電紅外傳感信號處理集成電路BISS0001處于復位狀態，控制信號輸出端（第2腳）Vo輸出低電平，電子開關VT處于截止狀態，固態繼電器SSR關斷，照明燈具H不亮，控制器處于監控狀態。
當有人進人熱釋電傳感器PIR監控范圍并移動時，PIR可將人體散發出的紅外線變化轉換為電信號輸出，輸出信號頻率為0.1～10Hz。
RP2與RG組成光控電路，白天光敏電阻RG受自然光照射呈現低電阻，當BISS0001第9腳電平Vo＜02VDD時，觸發禁止，BISSO00l等后級電路不工作，照明燈具H不亮。晚上或環境光線較暗時，RG阻值增大，當BISSOOOI第9腳電平玩＞0．2Vpp時，BISSOOOI處于監控狀態，輸出端％仍為低電平。如果此時有人在PIR監控范圍內移動，PIR便輸出隨人體移動而變化的電信號，通過RP1送人BISS00O1芯片內部獨立高輸人阻抗運算放大器OP1的輸入端11N+（第14腳），經OP1前置放大后，由第16腳輸出，經C4耦合到第13腳2IN-端，再經芯片內部第2級運算放大器OP2進行放大，然后經芯片內部雙向鑒幅器處理，輸出有效觸發信號啟動芯片內部的延時定時器TX，最后由狀態控制器從BISSO001第2腳輸出高電平控制信號，使電子開關VT導通驅動固態繼電器SSR開通，照明燈具H點亮發光。
BISS0001第2腳輸出高電平控制信號時間等于電路的延時時間，它由延時元件R1與C2的時間常數決定，圖所示時間為15s。由于芯片第1腳接高電平，電路處于允許重復觸發狀態，即在延時時間（15s）內，只要人稍微移動一下，電路就重新被觸發，第2腳再輸出一個脈寬為15s的高電平信號。所以只要有人在浴室內，照明燈具H將始終被點亮。只有人離開后，延時15s后，電路復位，照明燈具H自動熄滅。
