本電路用IC BA5104/BA8206作控制芯片,通過合理設計,最大限度的發揮了該芯片的功能,經使用效果很好,現介紹給大家。它能實現以下功能:
①手控/遙控;
②音量遙控;
③音源選擇;
④延時關機;
⑤開關機揚聲器保護;
⑥聲光顯示。

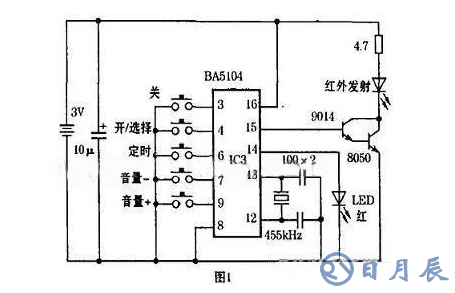

發射電路原理如圖1所示。

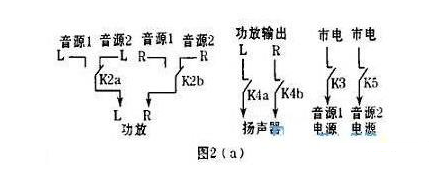

接收和主控電路原理如圖2所示。IC2為風扇電路芯片。本文將其工作原理介紹如下。
1.手控/遙控:按圖1中的遙控鍵實現手控/遙控,方便使用。
2.音源選擇:按開/選擇鍵,IC2第13腳先輸出低電平,使紅色LED6點亮作電源接通顯示,并使V4導通,K1得電吸合,將功放電源接通。3秒后第13腳恢復為高電平,第14腳轉為低電平,使綠色LED7點亮作音源1接通顯示,V5導通,使K2、K3得電吸合,接通圖2(a)中的音源1信號和電源。因VD2作用,V4仍導通,使K1吸合接通功放電源。同時經VD8也使K4得電吸合接通揚聲器。
若要使用音源2,則需再按一下開/選擇鍵,IC2第14腳又恢復為高電平而第12腳則為低電平。藍色LED5點亮作音源2顯示,并使V3導通,K5得電吸合接通音源2電源,再經VD9使K4吸合接通揚聲器。此時K2釋放接通音源2的信號,K3釋放斷開音源1的電源。
想要靜音只需按開/選擇鍵,使紅色LED6常亮即可。
因BA8206具有記憶功能,下次開機時會自動恢復上次關機前的工作狀態。如在關機前是聽音源2,則下次開機先由第13腳為低電平,3秒后第12腳轉為低電平接通音源2,方便使用而不必每次開機都重新選擇音源。
3.音量遙控: 圖2b中IC2第20、11腳為獨立的兩個雙穩態輸出端,調音量大小時如按一下音量+鍵,IC2第20腳輸出低電平,使V8、VD3截止,LED8點亮作顯示,并使V6導通。電源V+經V6、音量電機M和V9到電源V-,實現音量增加。如按一下音量-鍵,則IC2第11腳為低電平,使V9、VD4截止,LED9點亮作顯示,并使V7導通。電源V+經V7、音量電機和V8到電源V-。使電機反轉達到音量減小目的。
以上調音量大小到合適時。需再按一下音量+或-鍵,使第20或第11腳恢復為高電平即可。平時V8、V9和VD3、VD4均導通,因V6、V7截止,所以音量電機無電流通過而停轉。
4.延時關機:在開機后按定時鍵可使延時關機時間從0.5-7.5小時累加,LED1~LED4作相應顯示。延時過程中LED1~LED4會作相應遞減顯示,結束時全部熄滅,非常直觀。該功能很適合夜晚使用。
5.開關機場聲器保護:每次開機總是IC2第13腳先輸出低電平接通功放電源,3秒后再接通所選擇的音源1或2,并使K4吸合接通揚聲器,避免了開機時對揚聲器的電流沖擊。關機時第12、13、14腳同時為高電平,但因VD1或VD2的作用,C2充電為低電平,使V4仍導通,使功放電源接通,此時音源1或2及揚聲器已斷開,同樣避免了關機時對揚聲器的電流沖擊。按圖中C2的容值,3秒鐘后才使V4截止而關斷功放電源。
保護電路:從功放輸出中點引出經R1、R2和R3分壓后,無論功放中點正偏或負偏達到2V時,V1或V2就導通,將IC2第③腳對地實現關機保護目的。
6.聲光顯示: 圖中各種控制功能均有相應的LED顯示。上面已介紹。同時,HTD均會鳴叫一聲,很直觀。
圖2b中的IC1為紅外接收頭,圖1中的LED作按鍵遙控發射顯示。各種顏色LED均選中3mm高亮度發光管。
